Металлический порошок для литья под давлением MIM-17-4PH

MIM-17-4PH

MIM-17-4PH - это мартенситная нержавеющая сталь дисперсионного твердения, которая сочетает в себе отличную коррозионную стойкость с высокой механической прочностью. Прочность и твердость могут быть значительно улучшены за счет последующей термической обработки при старении, и она широко используется в медицинских приборах, автомобильных деталях, инструментах, машиностроении и других областях.

Спросите сейчас Следующий продукт

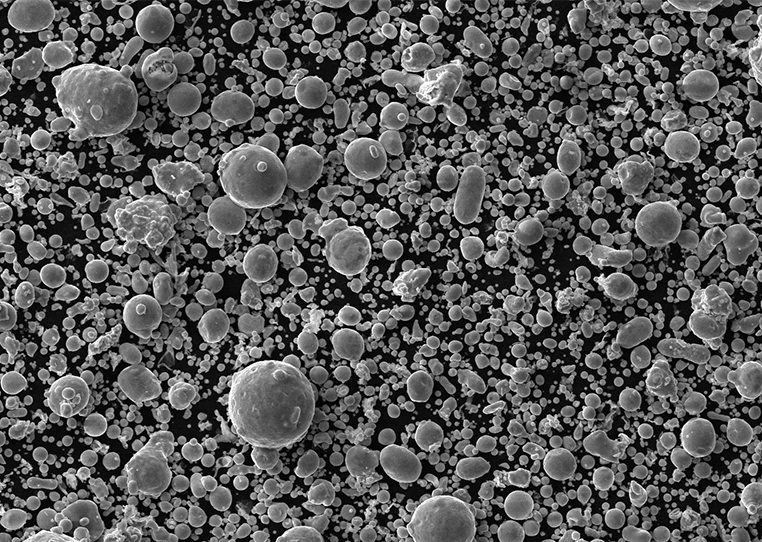

Технические характеристики продукта

Химический состав (мас.%)

C	Cu	Ni	Cr	Си	Мин.	Nb	Фе
≤0.07	3.0-5.0	3.0-5.0	15.0-17.5	≤1.0	≤1.0	0.15-0.45	Бал.

Физические свойства

Предмет	Ценность	Ценность
Плотность отвода	≥4,6 г/см3	≥4,6 г/см3
D10	2-3 мкм	2.0-3.5
D50	8-10 мкм	9-11
D90	20-24 мкм	25-29

Параметры исходного сырья

Параметр	Единица измерения	Типичный	Диапазон	Метод
МФР	г/10 мин	1700	1500-2400	ISO 1133 (190℃, 21,6 кг)
Плотность зеленого цвета	г/см3	5.25	5.2-5.35	Стандарт ISO 3369
Плотность спеченного материала	г/см3	7.7	7.6-7.75	Стандарт ISO 3369
Коэффициент оснащения	—	1.165	1.163-1.168	Размер инструмента / детали

Свойства спеченной детали

Собственность	В спеченном виде	Н1000
Плотность (г/см3)	≥7.60	≥7.60
Предел прочности при растяжении (МПа)	≥960	1200
Предел текучести (МПа)	≥730	1000
Удлинение	≥5%	≥5%
Твердость (HV1)	≥280	≥400

Сравнение механических свойств после спекания

Класс	Плотность (г/см3)	Предел прочности при растяжении (МПа)	Предел текучести (МПа)	Удлинение	Твердость (HV)
304L	≥7.80	≥500	≥180	≥50%	130-180
304 Закаленный	≥7.80	≥550	≥180	≥35%	180-200
316L	≥7.85	≥500	≥180	≥50%	120-180
17-4 часа В час	≥7.60	≥960	≥730	≥5%	≥280
420 Вт	≥7.60	≥550	≥225	≥10%	290-350
420 Вт-16	≥7.50	≥900	≥600	≥3%	450-490
440С	≥7.60	≥730	≥250	≥8%	500-700
4J29	>8.0	≥450	≥300	≥25%	250-320
LD-G19	≥7.8	900-1000	650-750	10-13%	260-330
F75	≥8.0	≥655	≥450	≥30%	≥250

Сравнение свойств при термообработке

Класс	Условия термической обработки	Предел прочности при растяжении (МПа)	Предел текучести (МПа)	Удлинение	Твердость
17-4 часа В час	Н1000	1200	1000	≥4.5%	≥400 ВН
420 Вт	QT	≥750	≥550	≥3%	≥42 HRC
420 Вт-16	QT	≥1100	≥800	≥4%	≥48 HRC
440С	QT	≥1000	≥960	≥3%	500-600 ВН
LD-G19	1070℃+545℃	≥2000	≥1900	≥5%	≥50 HRC
F75	QT	≥1000	≥560	—	≥350 ВН

Руководство по выбору материала

Требование	Рекомендуемый сорт
Максимальная пластичность и высокая полируемость	304L / 316L
Устойчивость к хлоридной коррозии	316L
Коррозионная стойкость + более высокая прочность	17-4PH (H900)
Высокая твердость + износостойкость	440С
Высокая прочность, высокая твердость + ударная вязкость	420 Вт+Nb
Коррозионная стойкость + Экономичная высокая твердость	304 Закаленный
Герметичное уплотнение для электроники	4J29
Предельная прочность	LD-G19
Высочайшая коррозионная стойкость + Применение в медицине	F75
