Порошок из мягкого магнитного сплава FeSiCr

FeSiCr - это порошкообразный магнитомягкий сплав Fe-Si-Cr, обладающий высокой проницаемостью, высокой индуктивностью, высокой магнитной индукцией насыщения, высоким электрическим сопротивлением и низкими потерями на гистерезис. Широко используется в устройствах электропривода, электронного управления, литых катушках индуктивности и металлических магнитопорошковых сердечниках в силовой электронике.

Спросите сейчас Следующий продукт

Технические характеристики продукта

Химический состав (мас.%)

C	Cr	Си	Фе	O (Сырой порошок)	O (После пассивации)
＜0.02	5.0-6.0	5.0-6.0	Бал.	＜0.2	0.3-0.5

Физические свойства

Меш	D50 (мкм)	D90 (мкм)	Кажущаяся плотность (г/см3)	Плотность отвода (г/см3)
500①	9-12	24-25	2.2-2.6	3.8-4.2
500②	9-12	24-25	2.5-3.0	3.8-4.3
325	12-16	33-35	2.5-2.9	3.9-4.2
325 Г	16-20	43-44	2.6-3.1	4.0-4.3
150	60-70	120-130	3.0-3.5	3.8-4.2

500①: Распыленная вода | 500②: Комбинированная распыленная вода и газ

Магнитные свойства

Меш	Компактная плотность (г/см3)	Добротность	Ls (мкч)	Насыщение	Проницаемость
500①	5.7	30	3.6-3.8	≤0.074	35-37
500②	5.7	29	3.5-3.7	≤0.070	34-36
325	5.7	31	3.7-4.0	≤0.085	36-39
325 Г	5.8	30	3.9-4.2	≤0.12	38-40
150	5.9	29	4.0-4.4	≤0.15	—

Условия испытания: Масса порошка магнитного сердечника 1000 г, содержание связующего 3%, внешний диаметр=10,73 мм, внутренний диаметр = 6 мм, высота=3-3,1 мм, N=21 виток.

Типичные области применения

Литые катушки индуктивности

Металлические магнитные порошковые сердечники

Электроприводы и электронное управление

Магнитопроводы силовых преобразователей

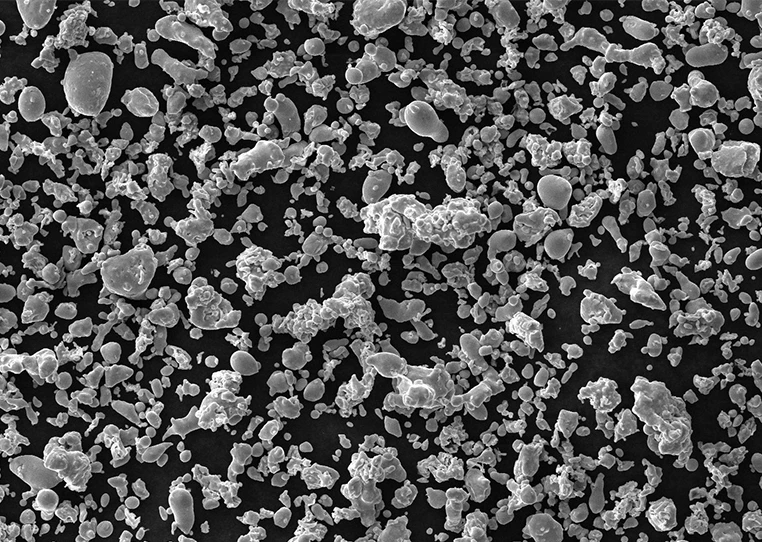

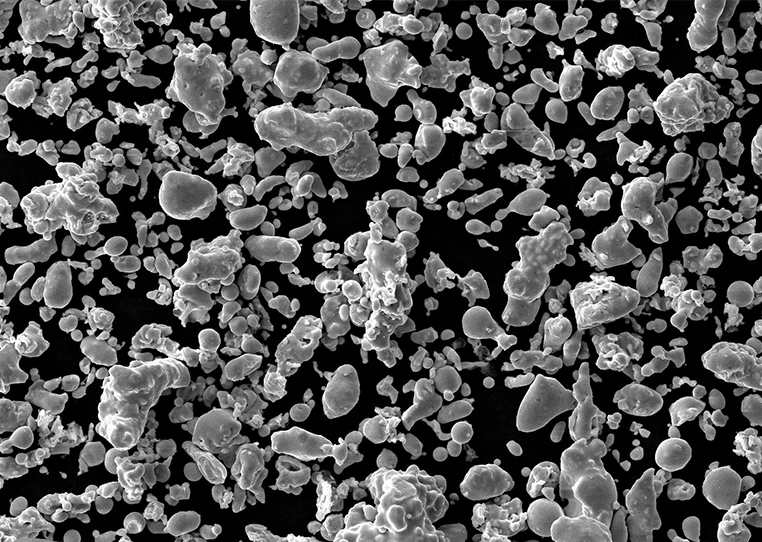

Фотографии продукта
